Diseño de máquinas especiales
Bancos, carros y mesas de transporte, posicionadores de soldadura, sistemas de basculación, medios de manutención. Modelado, planos de conjunto y planos de definición.
Nuestras especialidades › Diseño y conformidad de las máquinas
Asegurar · Ingeniería mecánica
Diseñar una máquina, y poder demostrarlo
Máquinas especiales, utillajes de alta precisión, bancos y medios de producción. Asumimos el estudio, el expediente reglamentario y el seguimiento de la fabricación, hasta la recepción. La fabricación se confía a talleres que seleccionamos y supervisamos: somos una oficina técnica, no un fabricante.
Servicios
Del anteproyecto a la recepción
Una máquina especial no es un artículo de catálogo: se diseña para un puesto, un flujo y unas restricciones que no existen en ningún otro sitio. Intervenimos en toda la cadena, o solo en el eslabón que le falta.
Utillajes de alta precisión
Montajes de ensamblaje, plantillas de taladrado y de control, soportes de mecanizado. Acotación funcional y cadenas de cotas sostenidas hasta la pieza entregada.
Cálculo y simulación
Dimensionamiento de estructuras, verificación por elementos finitos, informes de cálculo oponibles. Las hipótesis se escriben, no se suponen.
Expediente técnico y análisis de riesgos
Elaboración del expediente del anexo VII, análisis de riesgos, manual de instrucciones, manual de montaje y declaración. El expediente se conserva diez años y debe poder presentarse.
Marcado CE y conformidad
Elección de la ruta de conformidad, con o sin organismo notificado, preparación de la declaración y del marcado. Directiva 2006/42/CE hoy, Reglamento (UE) 2023/1230 mañana.
Seguimiento de fabricación y recepción
Consulta de talleres, coordinación de subcontratistas, seguimiento de fabricación en el taller fabricante, ensayos de carga y determinación de la carga máxima de utilización, recepción en obra.
Tipologías de equipos
Lo que han diseñado nuestros ingenieros
Algunas familias de equipos llevadas del estudio a la recepción. Los nombres de los clientes, los importes y las duraciones no se publican, y los planos tampoco.

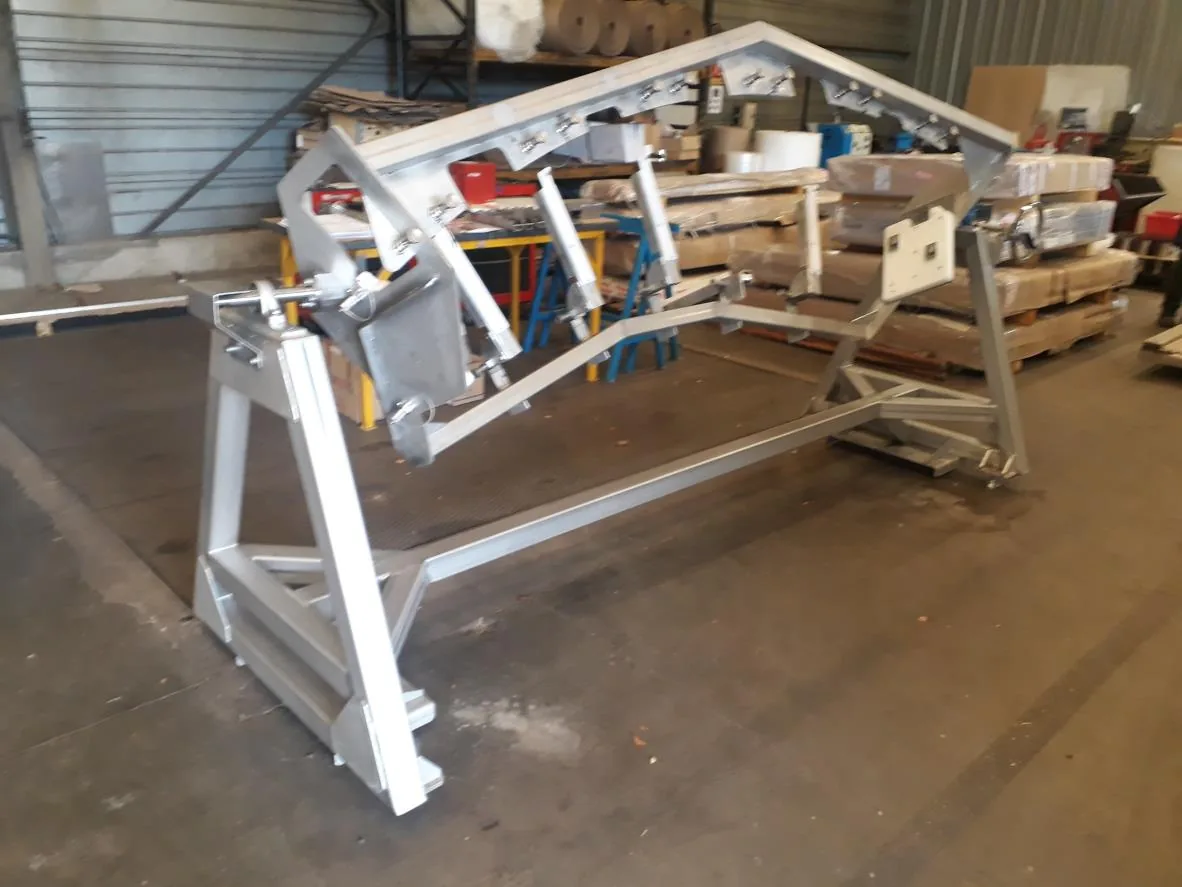

Posicionador y chasis soldado
Estructura de sujeción y basculación, diseñada para presentar la pieza al operario sin esfuerzo ni postura forzada.

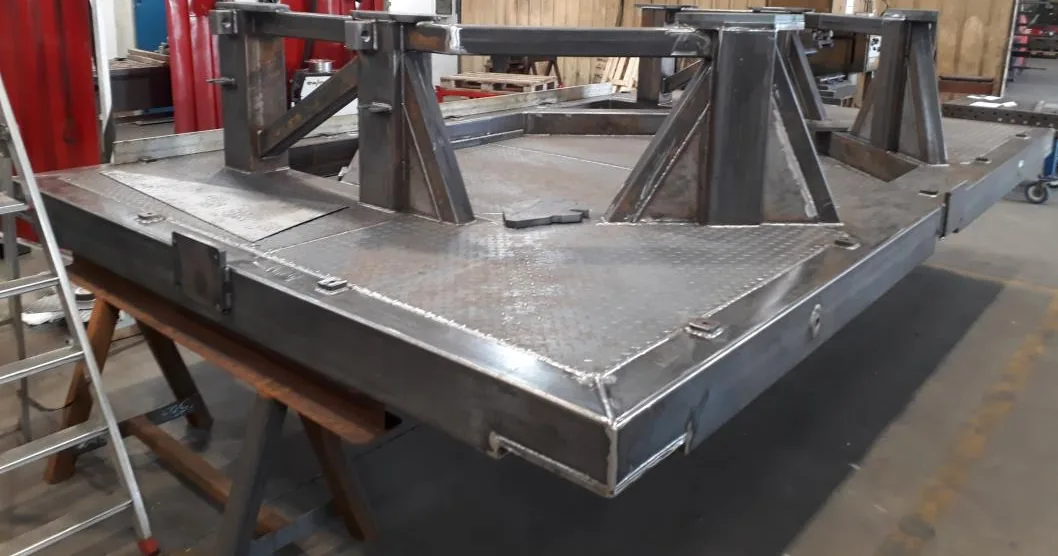

Plataforma y medio de manutención
Plataforma de acero soldada con apoyos añadidos, dimensionada para la carga y para los esfuerzos de izado.

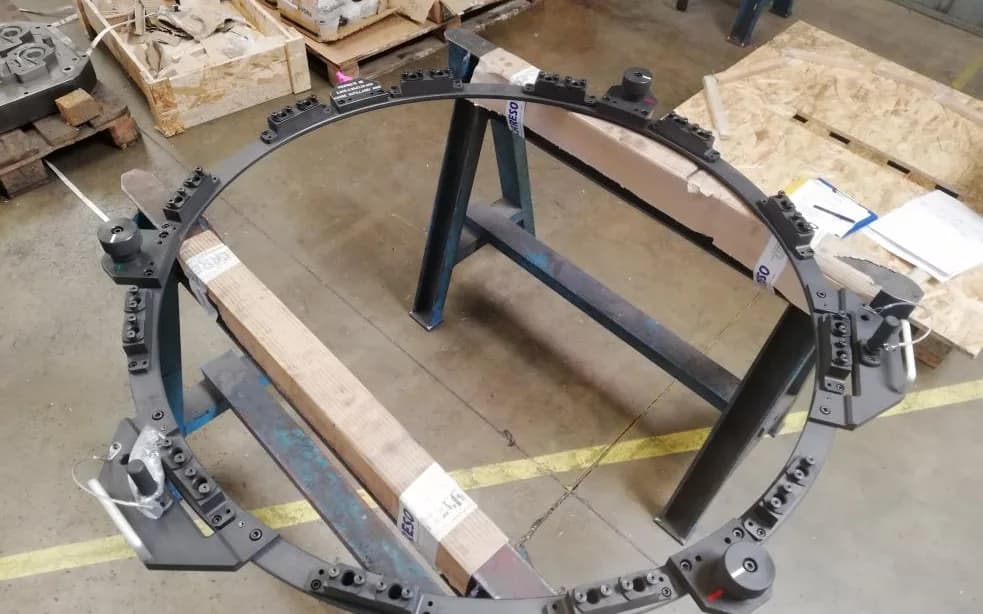

Utillaje de montaje anular
Marco de sujeción y de puesta en posición, equipado con bridas de apriete repartidas por la circunferencia.

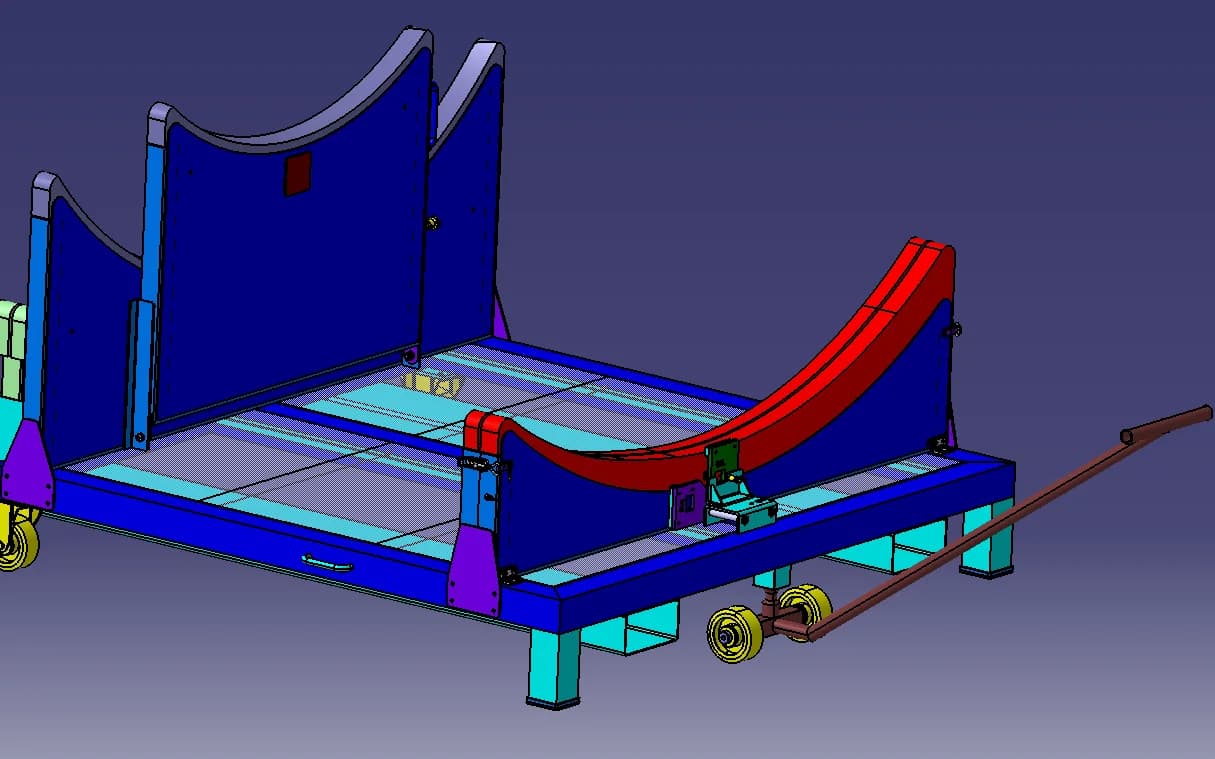

Modelo de diseño
Conjunto modelado antes de la fabricación: chasis, cunas de apoyo, ruedas y lanza de maniobra.
Estos equipos fueron diseñados por los ingenieros de nuestro equipo a lo largo de su trayectoria profesional, y fabricados por talleres asociados. Los presentamos como su experiencia, no como referencias del despacho. HEMC no dispone de taller ni de medios de producción: las fotografías muestran equipos salidos de talleres ajenos, bajo supervisión. Las imágenes se han seleccionado y recortado para que no contengan ningún elemento que identifique a un cliente.
Proyectos realizados
Diez proyectos, del estudio a la recepción
Cada línea es un proyecto realmente llevado a cabo por los ingenieros de nuestro equipo. Los nombres de los clientes, las duraciones y los importes no se publican, y dos títulos se han hecho genéricos para que ningún cliente sea identificable.
Aeronáutica
Banco de integración y puesta en servicio de inversor de empuje
Banco de montaje y ensayo funcional: cunas de sujeción, ajuste fino del eje del motor y pupitre de mando integrado.
Diseño y dirección
Aeronáutica
Carro de soporte, serie de diez
Carro de manutención diseñado para una producción en serie: estructura soldada aligerada, cunas intercambiables y ruedas giratorias con freno.
Diez unidades entregadas
Espacial
Máquina especial de transporte de un conjunto propulsor
Medio de transporte y de puesta en posición: chasis sobredimensionado, anillos de sujeción regulables, estabilizadores hidráulicos y lanza de tracción.
Jefe de proyecto
Maquinaria agrícola
Posicionador de soldadura para robots
Posicionador que presenta la pieza al robot de soldadura, con basculación y rotación motorizadas e indexado de posición.
Basculación y rotación
Espacial
Sistema de soporte en tierra para ensayos de despliegue
Soporte en tierra para ensayos de despliegue en taller: recogida de esfuerzos, ajuste en altura e interfaces desmontables.
Ensayos de despliegue
Gases industriales
Sistema de basculación de cuba
Sistema de basculación accionado por cilindro hidráulico, con cuna envolvente, topes de final de carrera y mando a distancia.
Mando por cilindro hidráulico
Aeronáutica
Sistema de seguimiento
Conjunto orientable de dos ejes, motorizado, con reductores, sensores de posición y cárter de protección.
Acimut y elevación
Aeronáutica
Mesa de transporte
Mesa rodante con plataforma rebordeada para el desplazamiento de piezas largas, con apoyos añadidos y asas de maniobra.
Plataforma de aluminio rebordeada
Aeronáutica
Plantilla de avellanado
Utillaje de taladrado y avellanado apoyado sobre la pieza, con casquillos de guía y pasadores de centrado para garantizar la posición.
Casquillos y pasadores de centrado
Automoción
Utillaje de desmontaje de membrana de suspensión
Puesto de desmontaje y reacondicionamiento: bastidor de dos columnas, plato giratorio portapiezas, puesto de operario y armario de mando.
Dimensionado validado por una oficina de cálculo
Marco reglamentario
Dos textos, y un cambio que preparar
El marcado CE de una máquina no es un logotipo: es una declaración por la que una persona asume su responsabilidad. La dificultad más frecuente proviene de una pregunta mal resuelta desde el principio, la de quién es el fabricante. Una planta que construye un puesto para su propia línea lo es, en el sentido de la directiva, con todas las obligaciones que ello conlleva.
La Directiva 2006/42/CE queda derogada con efectos a partir del 20 de enero de 2027 por el Reglamento (UE) 2023/1230. Este aporta exigencias que la directiva ignoraba: el software pasa a ser componente de seguridad, la protección contra la corrupción pasa a ser requisito esencial, y una nueva categoría de productos ya no deja ninguna vía de autocertificación. Una máquina diseñada hoy y entregada en 2027 se decide ahora.
Un proyecto de máquina o un expediente que retomar
Describa la necesidad, aunque sea a grandes rasgos. Le diremos qué corresponde al diseño, qué a la conformidad y qué puede esperar.
